La­bor­the­men

Zur Ver­tie­fung des Un­ter­richts­stof­fes und Er­hö­hung des Pra­xis­be­zu­ges kön­nen wir Ihnen fol­gen­de La­bor­the­men in dem Schü­le­rin­nen- und Schü­ler­la­bor an­bie­ten:



Thema So­lar­ener­gie

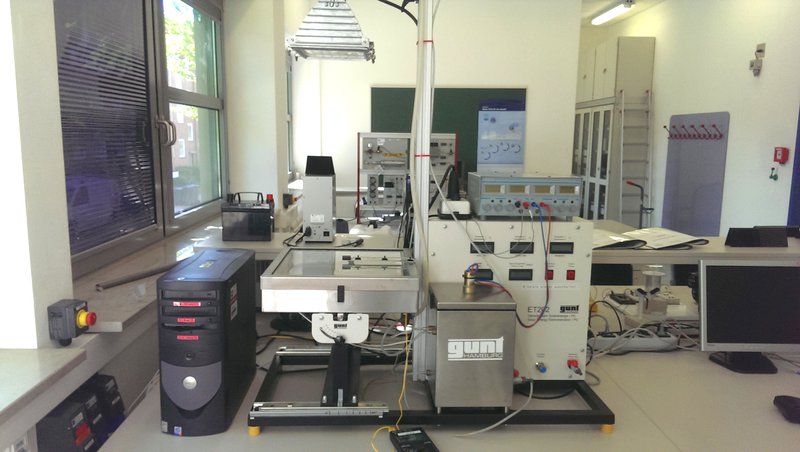

Auf­bau und Funk­ti­on eines Flach­kol­lek­tors

Ziel die­ses La­bor­ver­su­ches ist die Be­stim­mung des Wir­kungs­gra­des und der Still­stands­tem­pe­ra­tur eines So­lar­kol­lek­tors. Zu­sätz­lich sol­len mit einem Si­mu­la­ti­ons­pro­gramm einer rea­len So­lar­kol­lek­tor­an­la­ge wirt­schaft­li­che Kos­ten­ein­spa­run­gen, sowie CO2-Ein­spa­run­gen und Amor­ti­sa­ti­ons­zei­ten bei un­ter­schied­li­chen Kol­lek­tor­flä­chen be­stimmt wer­den.

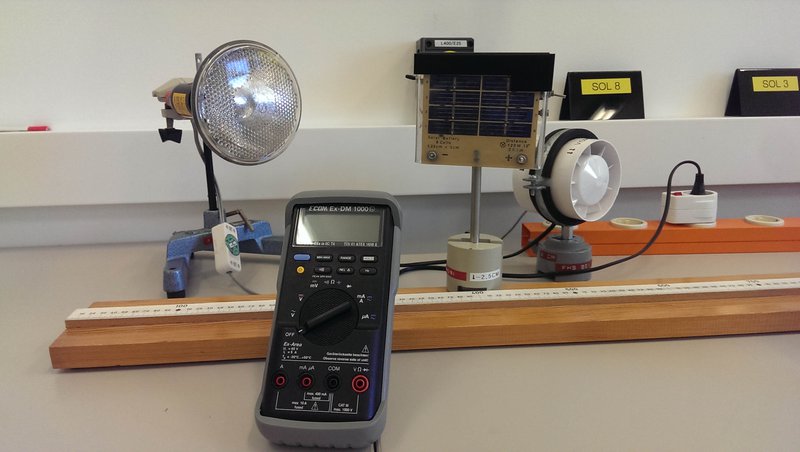

Kenn­li­nie der Si­li­zi­um­so­lar­zel­le

Die Funk­ti­on einer Si­li­zi­um­so­lar­zel­le steht in die­sem La­bor­ver­such im Vor­der­grund. Bei un­ter­schied­li­chen Be­strah­lungs­stär­ken aus­ge­hend von einer Re­flek­tor­lam­pe sol­len Strom- und Span­nungs­kenn­li­ni­en einer Si­li­zi­um­so­lar­zel­le be­stimmt wer­den.

Thema Wind­ener­gie

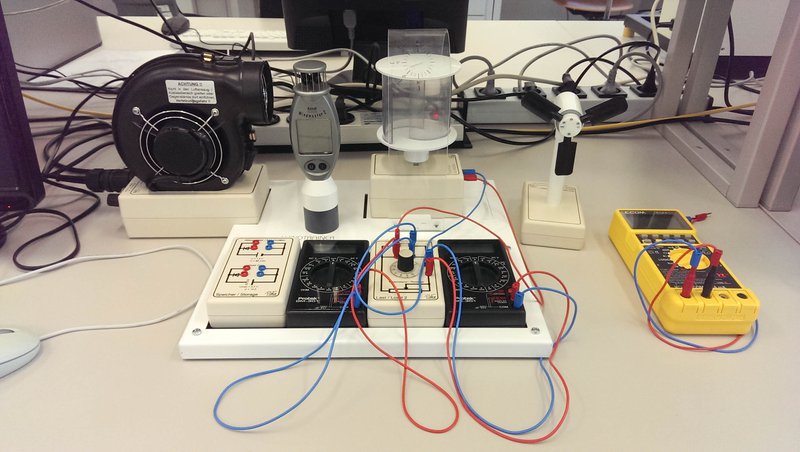

Mo­dell-Wind­ener­gie­an­la­ge

Der La­bor­ver­such wird mit einem dreiflü­ge­li­gen Wind­rad­mo­dell und einem Sa­vo­ni­us-Rotor durch­ge­führt, um die Ge­ne­ra­tor- und Leis­tungs­kenn­li­ni­en die­ser An­la­gen­ty­pen zu be­stim­men. Zum an­de­ren soll mit­hil­fe eines ein­fa­chen Si­mu­la­ti­ons­pro­gram­mes einer Wind­kraft­an­la­ge mit ma­nu­el­ler und au­to­ma­ti­scher Re­ge­lung der jähr­li­che En­er­gie­ge­winn be­stimmt wer­den.

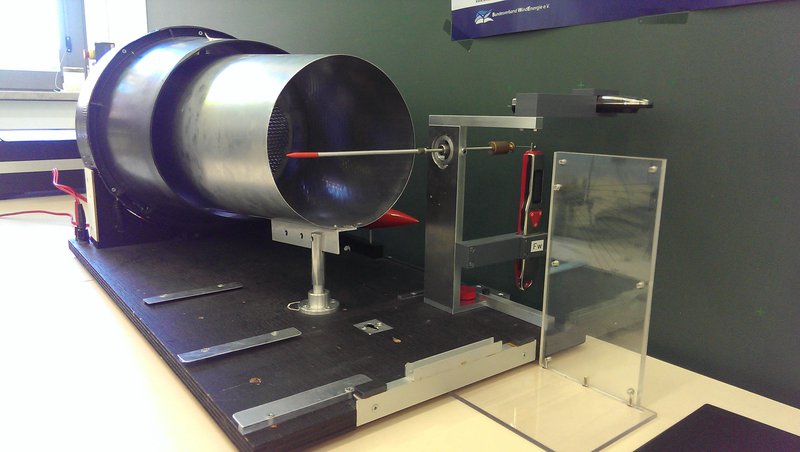

Wi­der­stands- und Auf­triebs­kraft am Flü­gel

In die­sem La­bor­ver­such soll der Strö­mungs­wi­der­stand ver­schie­de­ner Kör­per, sowie der Auf­trieb- und Wi­der­stands­bei­wert von einem Mo­dell-Rotor be­stimmt wer­den.

Thema Was­ser­stoff­tech­no­lo­gi­en

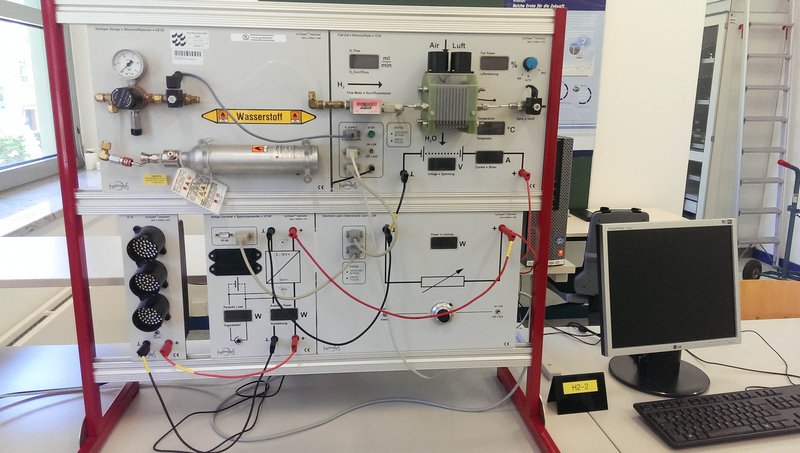

Die Brenn­stoff­zel­le

Die Leis­tung und der Wir­kungs­grad eines Brenn­stoff­zel­len-Stacks soll in die­sem La­bor­ver­such be­stimmt wer­den. Auf Basis der er­mit­tel­ten Mess­wer­te soll ein Was­ser­stoff­spei­cher für eine Bau­stel­len­am­pel aus­ge­legt wer­den.

So­la­rer Was­ser­stoff

So­la­rer Was­ser­stoff, Kenn­li­nie und En­er­gie­wir­kungs­grad der Brenn­stoff­zel­le

In die­sem La­bor­ver­such wird mit­hil­fe eines So­lar­mo­duls ein PEM-Elek­tro­ly­seur mit Strom ver­sorgt, um aus Was­ser spei­cher­fä­hi­gen Was­ser­stoff er­zeu­gen zu las­sen. Der er­zeug­te Was­ser­stoff soll mit einer Brenn­stoff­zel­le in elek­tri­sche En­er­gie um­ge­wan­delt wer­den. Die Be­rech­nung en­er­ge­ti­scher Wir­kungs­gra­de und Auf­nah­me di­ver­ser Kenn­li­ni­en sind Be­stand­teil die­ses La­bor­ver­su­ches.

Thema En­er­gie

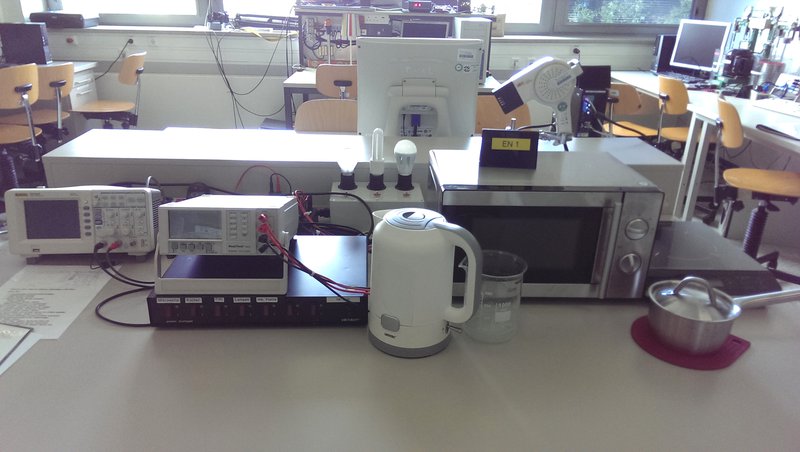

Leis­tung, En­er­gie und Wir­kungs­grad

Ziel die­ses La­bor­ver­su­ches ist die Mess­wert­auf­nah­me und die Wir­kungs­grad­be­stim­mung von di­ver­sen elek­trisch be­trie­be­nen Koch­ge­rä­ten, wie z.B. Was­ser­ko­cher und In­duk­ti­ons­koch­plat­te.

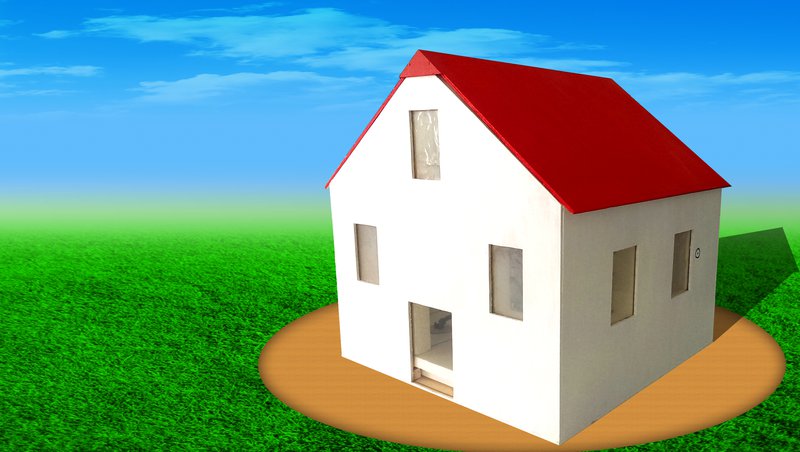

Wär­me­ver­lus­te eines Ge­bäu­des

In die­sem La­bor­ver­such sol­len Ge­bäu­de-Wär­me­ver­lus­te mit­hil­fe eines Mo­dell­hau­ses be­stimmt wer­den.
